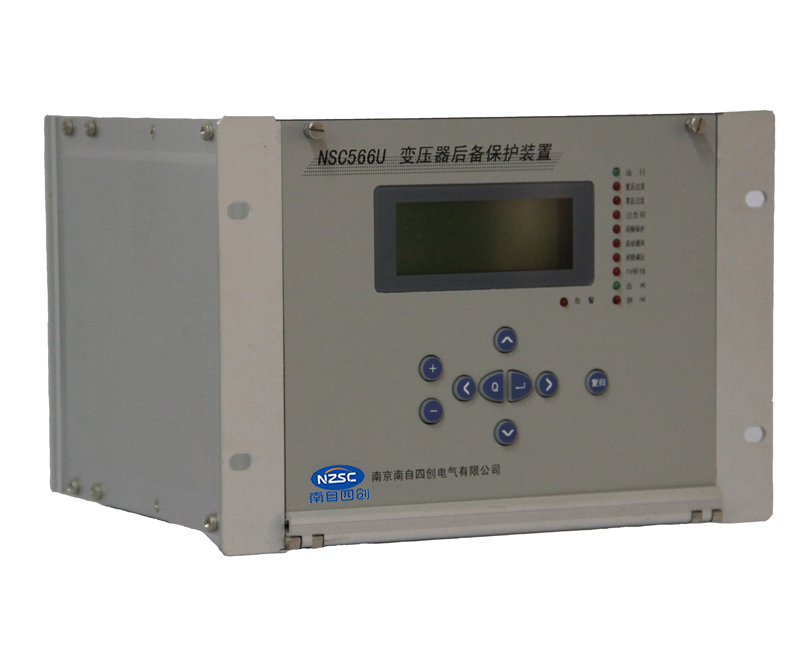

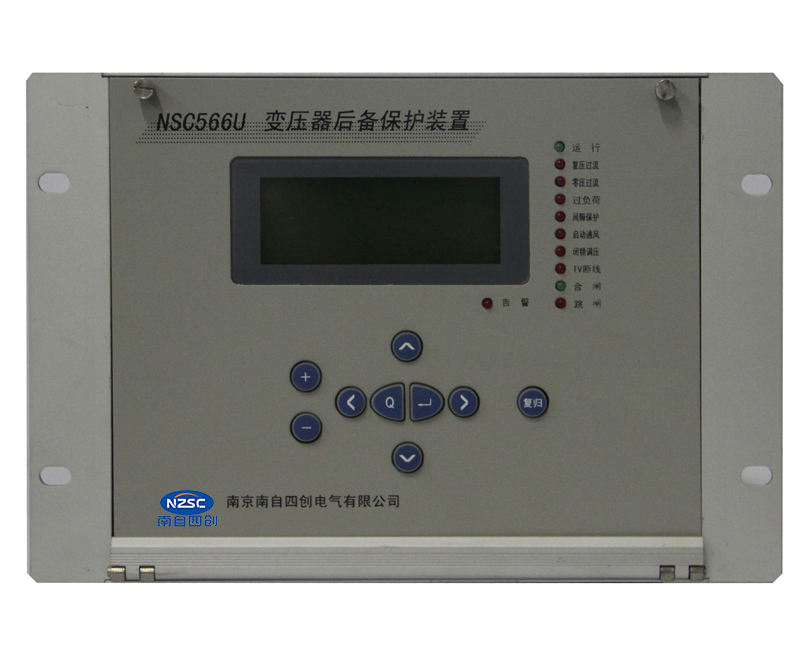

NSC566U数字式变压器后备保护装置

1)产品型号:NSC 566U系列数字式变压器保护装置
2)适用范围:110kV及以下电压等级的成套变压器保护
3)装置特点:
1、采用国际流行的高速处理器,主频为166 MHz,内置资源丰富,外围电路设计简单,保证产品的制造质量及其稳定性。充足的硬件资源,4M字节Flash Memory存储器,8M字节SDRAM。
2、测量三相电流(Ia,Ib,Ic),三相电压(Uan,Ubn,Ucn),有功功率P,无功功率Q,功率因素cosφ,频率f。
3 、最多10路用户可自定义名称的开入量接口。
4、保护元件的出口方式可通过跳闸矩阵进行整定,方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)。
5、自带操作回路,可自适应0.5A~5A开关跳合闸电流。
6、GPS对时采用硬接点分脉冲对时方式。
7、差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。
 8、有效、可靠的PT断线判据,有效防止电机低电压元件误动作。
 9、100M以太网通信接口,支持IEC60870-5-103规约。
 10、9条故障录波,每条录波包含1.9秒的采样点和幅值录波,采样点录波******包含14路模拟量(间隔为1mS),幅值录波******包含40个模拟量幅值和32个开关量(间隔为5mS)。2条电动机启动录波(间隔为100mS),启动前1S,启动后29S。
 11、采用全图形化编程技术以及稳定、可靠的保护继电器库,提高程序的可靠性及正确性。
 12、整机静态功耗低(约6W),液晶模块采用新工艺,寿命大为提高。
 13、高抗干扰性能,通过10项电磁兼容检测认证,快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
 14、工作环境温度范围:-25℃~+55℃(液晶无模糊、迟钝现象)。

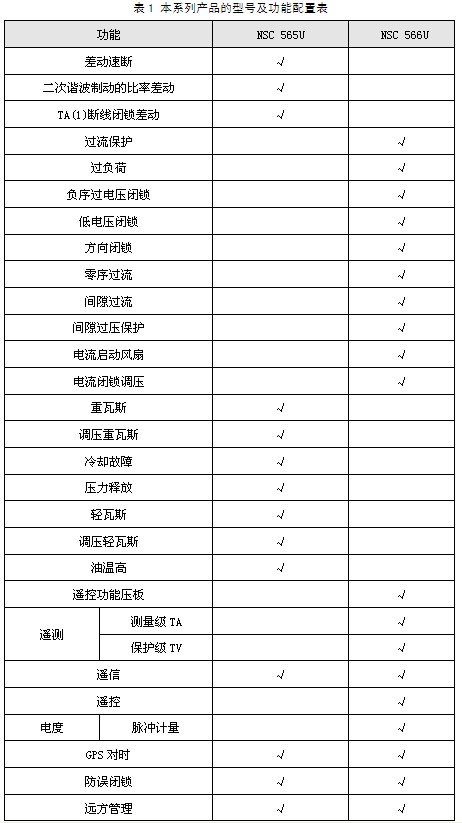

4)功能配置

5)技术参数
1.1 额定参数
1.1.1  额定直(交)流电压: 220V或110V(订货注明)
1.1.2  额定交流数据:
a) 交流电压
b) 交流电流  5A或1A(订货注明)
c) 额定频率 50Hz
1.1.3  功率消耗:
a) 直流回路    正常工作时,不大于8W
                  装置动作时,不大于12W
b) 交流电压回路  每相不大于0.5VA
c) 交流电流回路   额定电流为5A时:每相不大于1.0VA
                  额定电流为1A时:每相不大于0.5VA
1.2  环境条件
a) 环境温度:工作:-20℃~55℃。
                 贮存:25℃~+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
b) 相对湿度:最湿月的月平均******相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露。最高温度为+40℃时,平均******相对湿度不超过50%。
c) 大气压力:86kPa~106kPa(相对海拔高度2km以下)。
