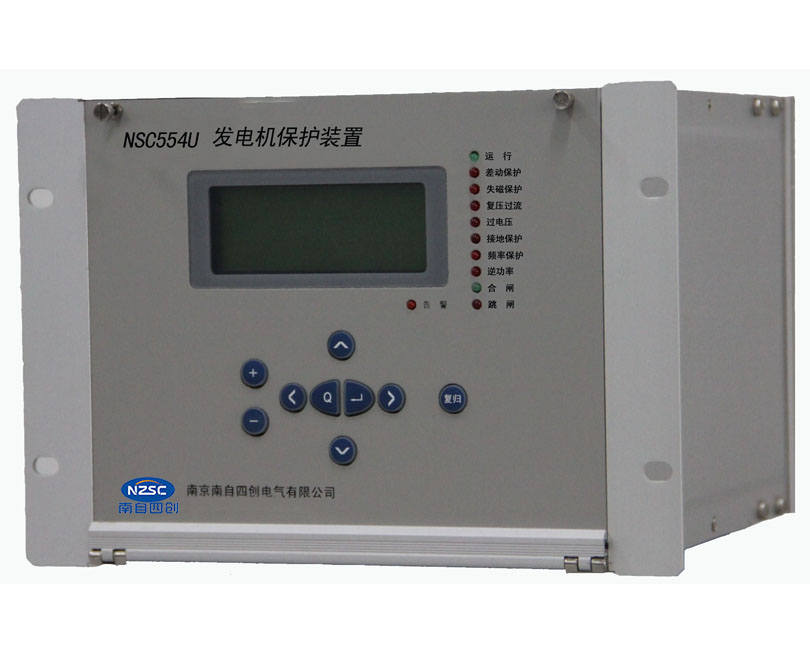

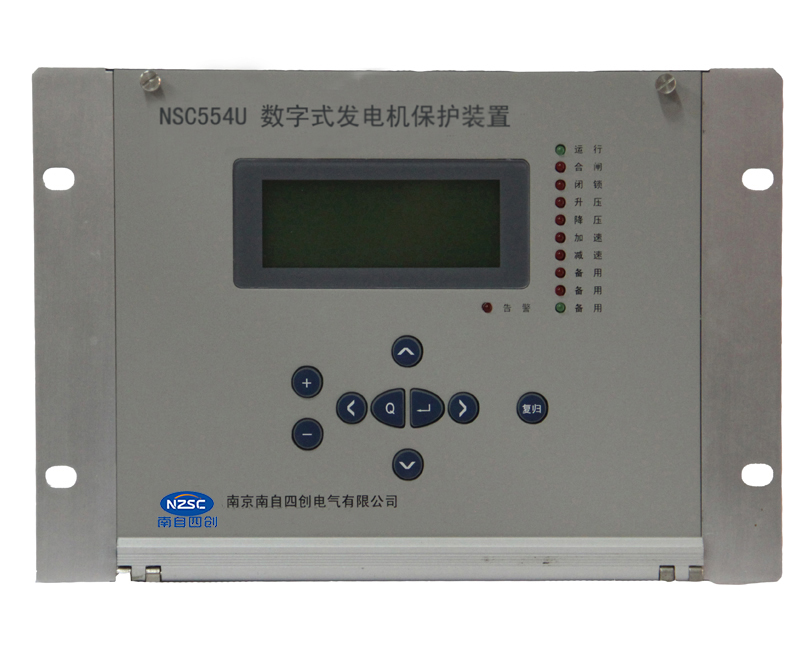

NSC554U数字式发电机保护装置

1) 产品型号:NSC554U 发电机保护装置
2) 适用范围:小型中型汽轮发电机、水轮发电机、燃气轮发电机等发电机机组设计,且并能满足电厂自动化系统的要求。
3) 装置特点
1、采用国际流行的高速处理器,主频为166 MHz,内置资源丰富,外围电路设计简单,保证产品的制造质量及其稳定性。充足的硬件资源,4M字节Flash Memory存储器,8M字节SDRAM。
2、保护元件的出口方式可通过跳闸矩阵进行整定,方便用户选择要动作的继电器。所有继电器出口接点可选择为跳闸接点(自动返回)或信号接点(复归后返回)。
3 、最多10路用户可自定义名称的开入量接口。
4、自带操作回路,可自适应0.5A~5A开关跳合闸电流。
5、GPS对时采用硬接点分脉冲对时方式。
6、差动保护具有防止设备启动或区外故障时TA饱和导致差动保护误动的判据。
7、有效、可靠的PT断线判据,有效防止电机低电压元件误动作。
8、100M以太网通信接口,支持IEC60870-5-103规约。
9、9条故障录波,每条录波包含1.9秒的采样点和幅值录波,采样点录波******包含14路模拟量(间隔为1mS),幅值录波******包含40个模拟量幅值和32个开关量(间隔为5mS)。2条电动机启动录波(间隔为100mS),启动前1S,启动后29S。
10、采用全图形化编程技术以及稳定、可靠的保护继电器库,提高程序的可靠性及正确性。
11、整机静态功耗低(约6W),液晶模块采用新工艺,寿命大为提高。
12、高抗干扰性能,通过10项电磁兼容检测认证,快速瞬变、静电放电、浪涌抗干扰性能均达到最高等级(Ⅳ级)标准。
13、工作环境温度范围:-25℃~+55℃(液晶无模糊、迟钝现象)。
4) 功能配置
5) 技术参数
1.1 运行环境
a) 工作温度:-20℃—60℃,24小时内平均温度不超过35℃
b) 存储温度:-25℃—80℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作。
c) 相对湿度:不大于95%(无凝露)
d) 大气压力:80-110kPa(相对海拔高度2KM以下)
1.2 额定参数
a) 额定直流电压:220V/110V(订货注明),约10W,波动范围:-20%—+10%
b) 额定交流数据:
c) 相电压:
d) 线电压:100V
e) 交流电流:5A/1A(订货注明)
f) 额定频率:50Hz
1.3 装置技术参数
a) 输入回路:每点24V D.C. 2.4mA;
b) 输出接点容量:30W(τ=5ms),220V D.C.或 0.5A D.C.。
c) 出口时间:<20ms
d) 装置交流电压回路在额定参数时每相:≤0.2VA
e) 装置交流电流回路在额定参数时每相:≤0.3VA
f) 电压、电流、功率:0.5级
g) 相位角测量误差:≤1°
h) 阻抗测量误差:≤5%
